INSTALAÇÕES HIDROSSANITÁRIAS
Ramal Externo
O abastecimento de água aos prédios é feito através do encanamento distribuidor público, por meio de um ramal predial, o qual compreende o ramal externo e ramal interno de alimentação.
Nessa postagem, vou tratar sobre o ramal externo de alimentação predial, mas especificadamente sobre a ligação com a rede pública de abastecimento.
Quando o sistema distribuidor de água da concessionária encontra-se vazio, a ligação desse ao ramal externo de alimentação do prédio, não oferece qualquer dificuldade. No entanto, obviamente, isso é muito raro de acontecer, salvo em raras ocasiões onde a edificação é construída ao mesmo tempo em que se passa a rede de abastecimento na via, pela a concessionária. Normalmente, a ligação se efetua com o distribuidor "em carga", onde nos é fornecida duas opções de instalação:
A adaptação é bastante simples de se entender, até mesmo analisando as imagens acima sobre os colares de tomada. Aparafusa-se o registro de derivação ao colar, após o mesmo ser adaptado na tubulação. Abre-se o registro e perfura-se a tubulação com uma broca nele inserido. Ao ser furado o encanamento, a água sai, mas retira-se rapidamente a máquina de furar e fecha-se então o registro de derivação. Executa-se, em seguida, o ramal de derivação. Quando este estiver pronto, abre-se definitivamente o registro.
Se o ramal for executado rigidamente a partir do registro de derivação, poderá vir a romper-se por efeito da vibração ou acomodação do terreno com a passagem de veículos pesados na rua. Este risco se torna menor quando se executa uma curva por cima do registro, denominada "pescoço de ganso". Esta solução tem sido usada para ramais em tubos de chumbo ou cobre. Nos casos dos tubos de PVC, onde os mesmos são bem flexíveis e resistentes, dependendo da marca, claro, nem sempre se faz necessário esse artifício.
Outra opção de instalação do ramal externo à rede de abastecimento de água, é por meio de uma máquina, como a de Mueller Co, que fura, abre rosca e adapta o registro de derivação. O fabricante informa ser possível fazer por este processo, derivações de até 60mm (2 1/2") de diâmetro. no entanto, o distribuidor público deve estar em bom estado para que seja possível atarraxar o registro diretamente ao mesmo.
Não é muito comum no Brasil, mas é uma opção a se considerar, devido à praticidade do mecanismo.
Segue agora o passo a passo para instalação utilizando esse equipamento:
1. A parte inferior da máquina, contendo o mecanismo da válvula, é adaptado à rede. A broca e o macho são colocados na parte superior da máquina, no dispositivo de fixação da broca.
2. A parte superior da máquina, já com a broca adaptada, é presa na seção inferior. A válvula foi aberta para que a broca descesse à posição de furar.
3. A broca penetra a parede do encanamento. A pressão da água faz com que penetre na câmara da máquina.
4. A broca com o macho penetra à medida que vai sendo aberta a rosca no cano.
5. O mandril com a broca foram erguidos acima da câmara inferior. A válvula de retenção se fecha, impedindo a saída da água. O dispositivo superior pode ser retirado sem perda de água.
6. O sistema de mandril, broca e macho foi retirado. Em seu lugar, adapta-se uma luva com o registro de derivação.
7. O dispositivo superior, com o registro de derivação atarraxado, é novamente adaptado à parte inferior do equipamento.
8. Girando-se a alavanca, a haste desce, adaptando o registro ao furo que havia sido feito. O registro vai sendo atarraxado no furo rosqueado.
9. A ligação está terminada, a máquina pode ser removida e feita a ligação do ramal com o registro fechado; terminada a ligação, abre-se o mesmo.
Conclusão
Como se viu, a instalação do ramal externo à rede de abastecimento de água potável é bastante simples de se compreender. Na prática, rapidamente se aprende os passos realizados para tal serviço, porém, com essas informações apresentadas, já é possível ter uma boa noção.
Nas próximas postagens sobre instalação hidráulica, abordarei outros elementos sobre o ramal externo e interno de um prédio.
Até a próxima!
Nessa postagem, vou tratar sobre o ramal externo de alimentação predial, mas especificadamente sobre a ligação com a rede pública de abastecimento.
 |
| Esquema do ramal de abastecimento de água predial. Fonte: Livro Manual de Instalações hidráulicas e sanitárias. |
Quando o sistema distribuidor de água da concessionária encontra-se vazio, a ligação desse ao ramal externo de alimentação do prédio, não oferece qualquer dificuldade. No entanto, obviamente, isso é muito raro de acontecer, salvo em raras ocasiões onde a edificação é construída ao mesmo tempo em que se passa a rede de abastecimento na via, pela a concessionária. Normalmente, a ligação se efetua com o distribuidor "em carga", onde nos é fornecida duas opções de instalação:
- Colar de Tomada
Também chamado bridge ou colar de luneta, é adaptado ao encanamento em carga, isto é, com água sob pressão. Esse colar funciona como uma abraçadeira com furo rosqueado para adaptação de um registro de macho, denominado registro de derivação. Uma placa ou lâmina de chumbo ou neoprene é adaptada entre o colar e o encanamento, a fim de se conseguir a necessária estanqueidade.
 |
| Colar de Tomada de PVC. Fonte: http://www.ferragensebazar.com.br/colar-de-tomada-85mm-x-3-4-p11079 |
 |
| Colar de Tomada em Ferro Fundido. Fonte: http://www.fundicaofogal.com.br/novosite/lista_produtos.php?cod=17 |
Se o ramal for executado rigidamente a partir do registro de derivação, poderá vir a romper-se por efeito da vibração ou acomodação do terreno com a passagem de veículos pesados na rua. Este risco se torna menor quando se executa uma curva por cima do registro, denominada "pescoço de ganso". Esta solução tem sido usada para ramais em tubos de chumbo ou cobre. Nos casos dos tubos de PVC, onde os mesmos são bem flexíveis e resistentes, dependendo da marca, claro, nem sempre se faz necessário esse artifício.
 |

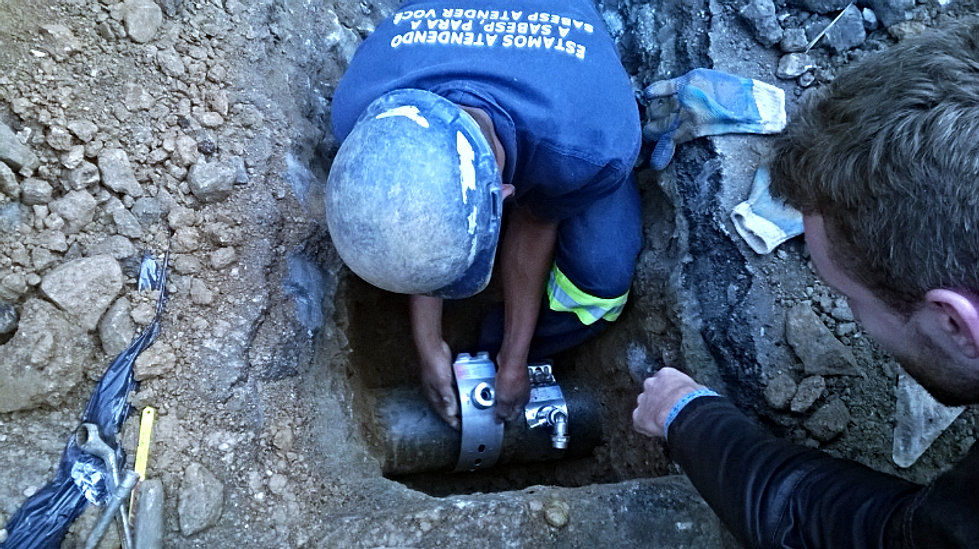

| Instalação de um colar de tomada de ferro fundido. Fonte: http://www.loksanbr.com/ |
 |

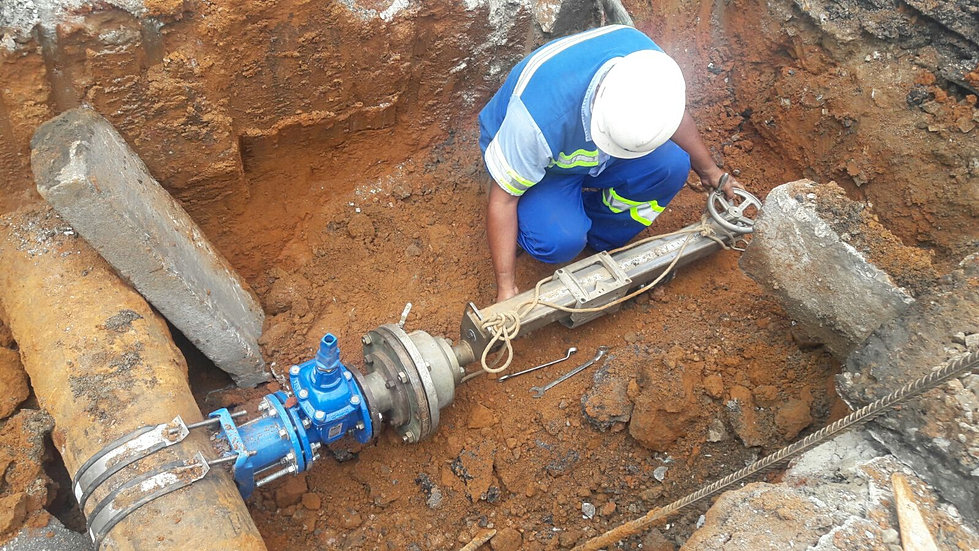

| Instalação de colar de tomada flangeado, usado em tubulações de grandes diâmetros. Fonte: http://www.loksanbr.com/ |
- Máquina de Mueller Co.
Outra opção de instalação do ramal externo à rede de abastecimento de água, é por meio de uma máquina, como a de Mueller Co, que fura, abre rosca e adapta o registro de derivação. O fabricante informa ser possível fazer por este processo, derivações de até 60mm (2 1/2") de diâmetro. no entanto, o distribuidor público deve estar em bom estado para que seja possível atarraxar o registro diretamente ao mesmo.
Não é muito comum no Brasil, mas é uma opção a se considerar, devido à praticidade do mecanismo.
 |
| Máquina de Mueller Co. Fonte: http://www.muellergas.com/products/machines/drilling-stopping-machines/mueller-B-101-99007-drilling-and-tapping-machine |
 |
| Fonte: Livro Manual de Instalações hidráulicas e sanitárias |
2. A parte superior da máquina, já com a broca adaptada, é presa na seção inferior. A válvula foi aberta para que a broca descesse à posição de furar.
3. A broca penetra a parede do encanamento. A pressão da água faz com que penetre na câmara da máquina.
4. A broca com o macho penetra à medida que vai sendo aberta a rosca no cano.
5. O mandril com a broca foram erguidos acima da câmara inferior. A válvula de retenção se fecha, impedindo a saída da água. O dispositivo superior pode ser retirado sem perda de água.
6. O sistema de mandril, broca e macho foi retirado. Em seu lugar, adapta-se uma luva com o registro de derivação.
7. O dispositivo superior, com o registro de derivação atarraxado, é novamente adaptado à parte inferior do equipamento.
8. Girando-se a alavanca, a haste desce, adaptando o registro ao furo que havia sido feito. O registro vai sendo atarraxado no furo rosqueado.
9. A ligação está terminada, a máquina pode ser removida e feita a ligação do ramal com o registro fechado; terminada a ligação, abre-se o mesmo.
Conclusão
Como se viu, a instalação do ramal externo à rede de abastecimento de água potável é bastante simples de se compreender. Na prática, rapidamente se aprende os passos realizados para tal serviço, porém, com essas informações apresentadas, já é possível ter uma boa noção.
Nas próximas postagens sobre instalação hidráulica, abordarei outros elementos sobre o ramal externo e interno de um prédio.
Obs.: As informações postadas aqui foram retiradas do livro "Manual de Instalações Hidráulicas e Sanitárias", de Archibald Joseph Macintyre, publicado pela a Livros Técnicos e Científicos Editora, de 1990.
Até a próxima!
